Антеннаи шохии дугонаи поляризатсияшуда 19dBi Typ. Фоида, диапазони басомади 93-95 ГГц RM-DPHA9395-19

Тавсифи кӯтоҳ:

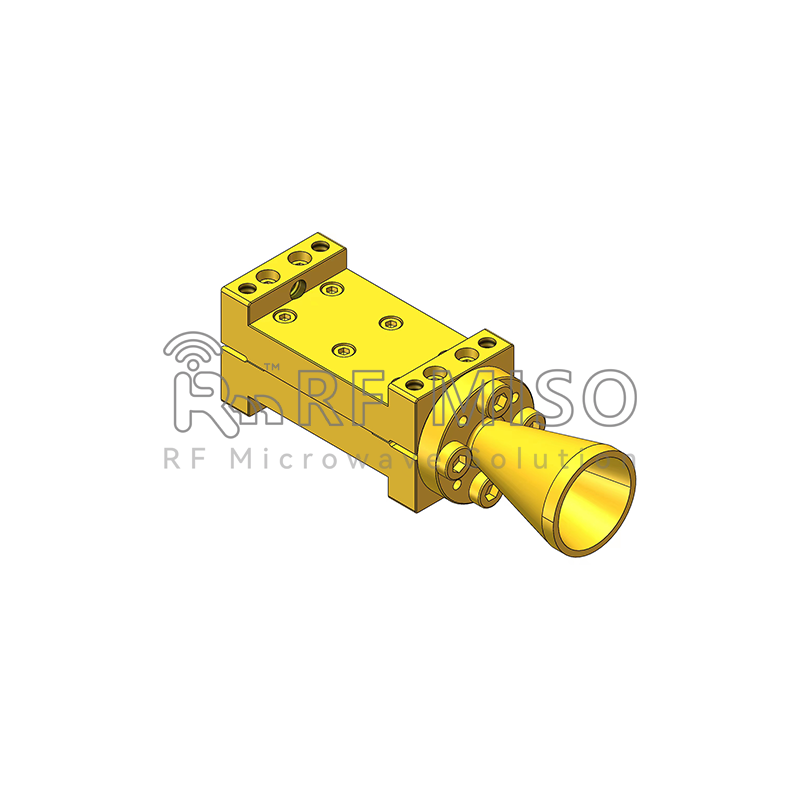

RM-DPHA9395-19 аз RF MISO як маҷмӯи мавҷгири W-Band, дугонаи поляризатсияшуда, WR-10 антеннаи шохӣ мебошад, ки дар диапазони басомади 93 ГГц то 95 ГГц кор мекунад. Антенна дорои конвертери ҳамгирошудаи ортогоналӣ мебошад, ки изолятсияи баланди портро таъмин мекунад. RM-DPHA9395-19 самтҳои амудӣ ва уфуқии мавҷи мавҷро бо фишори маъмулии поляризатсияи салиб 30 дБ, изолятсияи маъмулии порти 45 дБ байни портҳои уфуқӣ ва амудӣ, афзоиши номиналии 19 дБ дар басомади марказӣ дастгирӣ мекунад. Вуруди ин мавҷгири мавҷгири WR-10 бо фланец мебошад.

Бо мо тамос гиред Варақаи маълумоти маҳсулотро гиред

Тафсилоти маҳсулот

Дониши антенна

Тегҳои маҳсулот

Вижагиҳо

● Интерфейси мавҷи росткунҷаи WR-10

● Поляризатсияи дугона

● Изолятсияи баланди бандар

● Ба таври дақиқ коркардшуда ва тиллоӣ

Мушаххасоти

RM-DPHA9395-19
Адад	Мушаххасот	Воҳидҳо
Диапазони басомад	93-95	ГГц
Фоида	19 Тyp.	дБи
VSWR	1,5:1Навъи.
Поляризатсия	Дучанд
Изолятсияи бандар	40 Намуди.	dB
Поляризатсияи салиб	30 Намуди.	dB
Интерфейс	WR-10
Анҷом	Тиллоӣ
Материал	Cu
Андоза	Φ19.10*65.0	mm
Вазн	0,087	Kg

гузашта: Conical Дучанд Polarized Шохи Антенна 18 dBi Typ. Фоида, диапазони басомади 42-44 ГГц RM-CDPHA4244-18

Баъдӣ: Антеннаи шохии фарохмаҷрои дугонаи Polarized 14dBi Typ. Фоида, диапазони басомади 32-38 ГГц RM-BDPHA3238-14

Антеннаи шохии дугонаи поляризатсияшуда як пешрафти назаррас дар технологияи мавҷгир мебошад, ки қодир аст дар як вақт дар ду режими поляризатсияи ортогоналӣ кор кунад. Ин тарҳи мураккаб як табдилдиҳандаи ҳамгирошудаи режими ортогоналӣ (OMT) -ро дар бар мегирад, ки интиқол ва қабули мустақилро ҳам дар конфигуратсияҳои поляризатсияи хаттии ±45° ё конфигуратсияҳои қутбшавии даврашакл RHCP/LHCP имкон медиҳад.

Хусусиятҳои асосии техникӣ:

Амалиёти дугонаи поляризатсия: Амали мустақил дар ду канали поляризатсияи ортогоналӣ
Изолятсияи баланди порт: Одатан аз 30 дБ дар байни портҳои поляризатсия зиёд аст
Табъизи аълои салиб-поляризатсия: Умуман беҳтар аз -25 дБ
Иҷрои фарохмаҷро: Одатан ба даст овардани фарохмаҷрои таносуби басомади 2:1
Хусусиятҳои радиатсияи устувор: Иҷрои пайвастаи намуна дар бандҳои амалиётӣ

Барномаҳои ибтидоӣ:

Системаҳои пойгоҳи 5G Massive MIMO
Системаҳои алоқаи гуногунии поляризатсия
Санҷиш ва андозагирии EMI/EMC
Станцияхои заминии алокаи сунъй
Барномаҳои радарӣ ва зеҳни дур

Ин тарҳи мавҷгир системаҳои муосири иртиботиро, ки гуногунрангии поляризатсия ва технологияи MIMO-ро талаб мекунанд, ба таври муассир дастгирӣ мекунад ва ҳамзамон самаранокии истифодаи спектр ва қобилияти системаро тавассути мултиплекскунии поляризатсия ба таври назаррас беҳтар мекунад.
