Антеннаи стандартии Gain Horn 20dBi Typ. Фоида, Диапазони басомади 26,5-40 ГГц RM-SGHA28-20

Тавсифи кӯтоҳ:

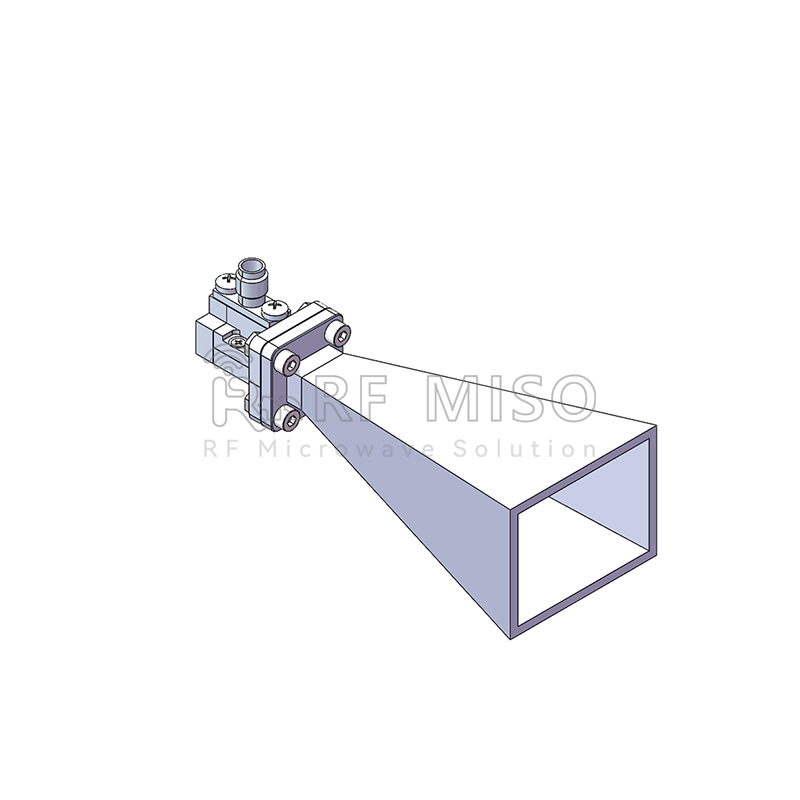

Модели RM-SGHA28-20-и RF MISO як мавҷгири шохии стандартии қутбшудаест, ки аз 26,5 то 40 ГГц кор мекунад. Антенна фоидаи маъмулии 20 dBi ва пасти VSWR 1.3:1 пешниҳод мекунад. Антенна дорои паҳнои маъмулии 3dB чӯбро дар ҳавопаймои E 17,3 дараҷа ва дар ҳавопаймои H 17,5 дараҷа дорад. Ин мавҷгири дорои вуруди фланҷ ва вуруди коаксиалӣ барои гардиши муштариён мебошад. Кронштейнҳои васлкунии мавҷгир аз кронштейнҳои муқаррарии навъи L, навъи I ва кронштейнҳои гардиши навъи L иборатанд.

Бо мо тамос гиред Варақаи маълумоти маҳсулотро гиред

Тафсилоти маҳсулот

ДОНИШИ АНТЕННА

Тегҳои маҳсулот

Вижагиҳо

● Роҳнамои мавҷ ва интерфейси пайвасткунак

● Лоби паҳлӯи паст

● Поляризатсияи хатӣ

● Бозгашти баланд

Мушаххасоти

Параметрҳо	Мушаххасот			Воҳиди
Диапазони басомад	26.5-40			ГГц
Роҳнамои мавҷ	WR28
Фоида	20 Навъи.			дБи
VSWR	1.3 Намуди.
Поляризатсия	Хатӣ
3 дБ паҳнои шуоъ, E-Plane	17.3°Навъи.
3 дБ паҳнои нур, H-ҳавопаймо	17.5°Навъи.
Интерфейс	FBP320 (Намуди F)	2,92-Зан(Намуди C)
Анҷом	Pне
Материал	Al
Навъи CАндоза(LWH)	96.137.828,8 (±5)			mm
Вазн	0.023 (Намуди F)		0.043(Намуди C)	kg
Намуди C қувваи миёна	20			W
C Навъи Қувваи Қулла	40			W
Ҳарорати корӣ	-40°~+85°			°C

гузашта: Антеннаи стандартии Gain Horn 15dBi Typ. Фоида, Диапазони басомади 26,5-40 ГГц RM-SGHA28-15

Баъдӣ: Антеннаи стандартии Gain Horn 10dBi Typ. Фоида, диапазони басомади 21,7-33 ГГц RM-SGHA34-10

Антеннаи стандартии Gain Horn як дастгоҳи дақиқ калибршудаи микроволновка мебошад, ки ҳамчун истинод дар системаҳои андозагирии мавҷгир хизмат мекунад. Тарҳрезии он аз назарияи классикии электромагнитӣ иборат аст, ки дорои сохтори дақиқи росткунҷаи мавҷгир ё даврашакл мебошад, ки хусусиятҳои пешгӯишаванда ва устувори радиатсияро таъмин мекунад.

Хусусиятҳои асосии техникӣ:

Хусусияти басомад: Ҳар як шох барои басомади мушаххас оптимизатсия карда шудааст (масалан, 18-26,5 ГГц)
Аниқии баланди калибрченкунӣ: Таҳаммулпазирии маъмулии фоида аз ± 0,5 дБ дар саросари диапазони амалиётӣ
Мутобиқати импеданси аъло: VSWR маъмулан <1,25:1
Намунаи хуб муайяншуда: Намунаҳои радиатсияи симметрии E ва H-ҳавопаймо бо паҳлӯҳои паст

Барномаҳои ибтидоӣ:

Барои диапазони санҷиши мавҷгирҳо стандарти калибрро ба даст оред
Антеннаи истинод барои санҷиши EMC/EMI
Унсури ғизо барои рефлекторҳои параболӣ
Воситаи таълимӣ дар лабораторияҳои электромагнитӣ

Ин мавҷгирҳо таҳти назорати қатъии сифат истеҳсол карда мешаванд ва арзиши фоидаи онҳо ба стандартҳои миллии андозагирӣ пайгирӣ карда мешаванд. Фаъолияти пешбинишавандаи онҳо онҳоро барои тафтиши кори дигар системаҳои мавҷгир ва таҷҳизоти ченкунӣ ҳатмӣ месозад.
